15年金属表面前处理剂解决方案厂家提供全套技术支持服务的优良口碑企业

三价铬钝化剂与六价铬钝化剂的比较可以归纳为以下几点:

1、三价铬钝化的时间比六价铬长,所溶解掉的镀锌层相对较多,所以要求镀层要厚些。

2、三价铬钝化膜致密且无明显裂纹;而六价铬钝化膜为一种纵横交叉的网状结构,网状结构中的六价铬对钝化膜具有一定的自修复能力。但六价铬钝化膜不致密,网状结构中的六价铬含量有限,当六价铬完全消耗而失去自修复能力以后,就很容易产生腐蚀和出现白绣。三价铬钝化膜虽然没有自修复能力,但结构致密。因此只要三价铬钝化膜没有受到损坏就具有很强的耐蚀性。为了防止因钝化膜破坏造成的腐蚀这一缺陷,建议采用封闭处理。在运输的过程中要特别注意包装良好,以免零件碰伤。

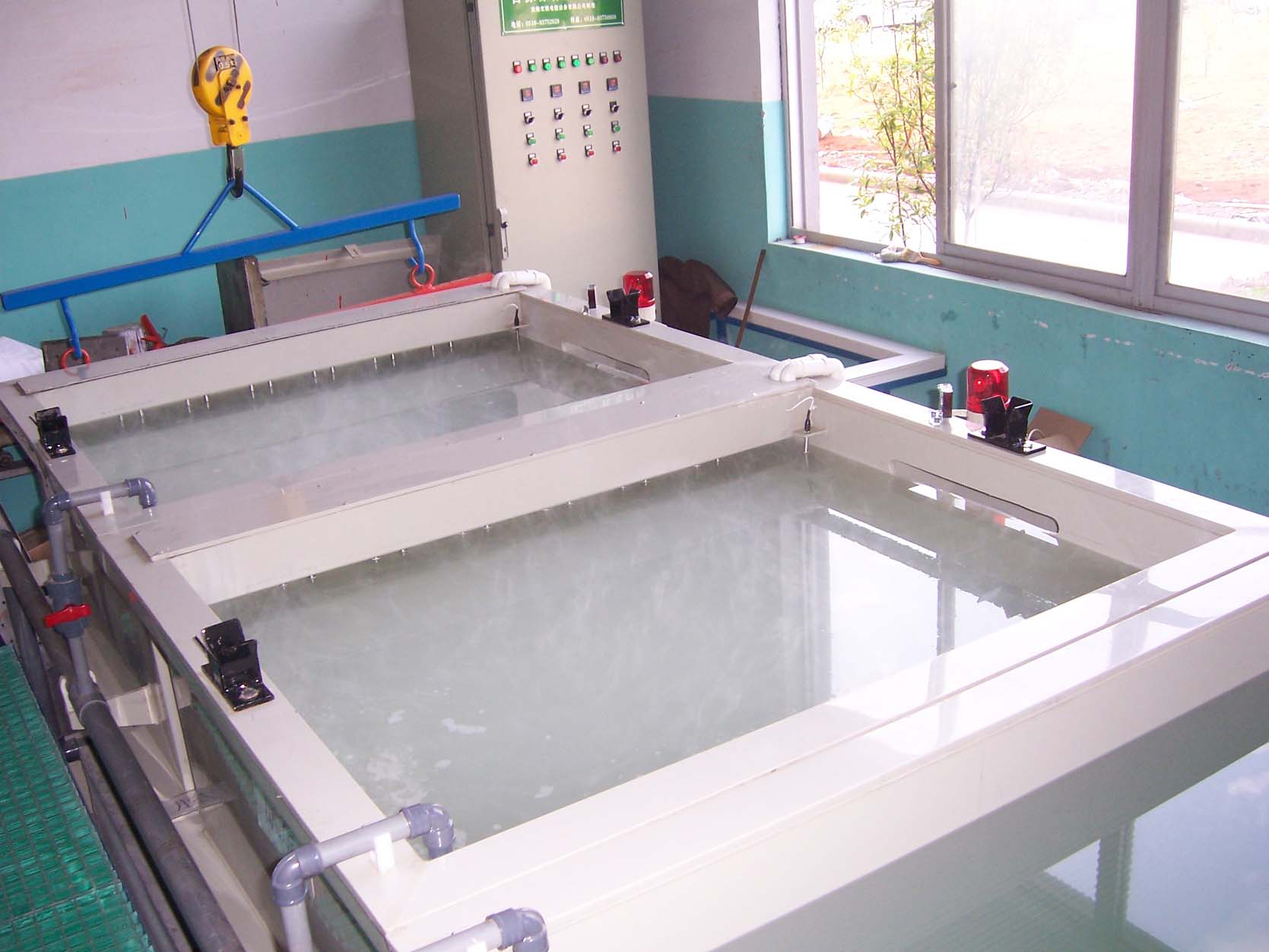

（辉炜佳三价铬钝化剂的应用）

3、在实际应用中,镀锌层的三价铬彩色钝化膜和黑色钝化膜比六价铬钝化膜耐蚀性较弱,但三价铬蓝白钝化膜的耐蚀性与六价铬蓝白色钝化膜相差不大。

4、在三价铬钝化中 pH是一个非常重要的参数, pH范围较窄,且不太稳定,需经常测定调整。大规模生产建议采用自动加药机自动添加,以保证 pH在最佳工艺范围内, pH会直接影响产品的抗蚀性及外观。

5、三价铬钝化膜的耐热性比六价铬钝化膜要好,将其加热到 200℃以上较长时间内,仍能保持原抗蚀性的 70%以上,这对于必须进行加热除氢的镀锌件就特别有利。而六价铬钝化膜加热到 55℃以上时,保持数分钟后,钝化膜就容易脱水开裂,暴露出镀锌层,导致耐蚀性下降。

（辉炜佳三价铬钝化剂的应用）

6、三价铬钝化液的使用寿命比六价铬要长。

三价铬钝化液分类：

目前按钝化膜的颜色区分，三价铬钝化有五彩、蓝白色(含白色)及黑色钝化。

三价铬黑色钝化 ：

镀锌层的钝化膜的形成一般在Ph为2-4之间，为了得到黑色钝化膜常在钝化液中加入铜、银、铁、镍等金属离子做为发黑剂。国内行业专家通过黑色钝化膜外观及耐腐蚀性研究了钝化液组分对钝化膜的影响。

辉炜佳19年潜心专注金属表面处理剂研发，为客户提供先进的技术、一流的产品、合理的价格和完善的服务是我们的承诺。让环保引领生活，将节能进行到底；持续发展，辉炜佳愿与所有合作伙伴携手共赢，共创美好未来！
