收藏本站|联系辉炜佳|网站地图欢迎光临辉炜佳官网
咨询热线:18929284500
0769-83122252

热门关键词:环保脱漆剂铜抛光环保处理剂锌合金表面处理

世界先进水平的生产设备、检测技术
首页 » 辉炜佳资讯中心 » 辉炜佳动态 » 三价铬钝化剂和无铬钝化剂怎么选择,手把手教你!

三价铬钝化剂和无铬钝化剂怎么选择,手把手教你!

返回列表来源:东莞市辉炜佳金属科技有限公司 发布日期 2019-02-22 18:22 浏览:-

  由于最近几年环保查的越来越,在金属表面钝化处理工艺中,很多企业都在寻找能够替代六价铬的环保型钝化剂。其中有两款环保型钝化剂一直饱受大家的热议,分别是三价铬钝化剂和无铬钝化剂,这两种钝化剂在环保方面都达到了ROSH,SGS国际认证标准,也都是未来钝化工艺的研究发展方向,实现了真正意义上的绿色环保。

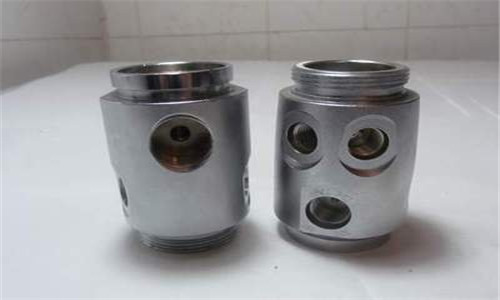

辉炜佳三价铬钝化剂与无铬钝化剂的应用

(辉炜佳三价铬钝化剂与无铬钝化剂的应用)


  正是这样的两款热门钝化剂,令很多人纠结不已,不知道该如何选择,哪种效果较好以及使用成本。这也正是今天要讲的重点,下面辉炜佳就三价铬钝化剂和无铬钝化剂的相应比较给大家作为参考。

  一、三价铬钝化剂和无铬钝化剂的组成成份不同;三价铬钝化剂主要由硝酸铬及极少量的氟化氢铵等物质组成,而无铬钝化剂是由双氧水-氟铝酸盐等物质组成。

  二、三价铬钝化剂与无铬钝化剂的处理工艺基本相同;两种处理剂的处理基本工艺都是:脱脂除油--水洗--钝化处理--水洗--烘干;

  三、三价铬钝化剂与无铬钝化剂处理后的达到效果:

  1.膜色:三价铬钝化剂钝化后的膜色可以结合耐腐蚀性能调整生成铝本色、浅蓝色、篮彩色;无铬钝化剂钝化后是金黄色膜层。

  2.耐腐蚀能力:三价铬钝化剂钝化后,裸膜(不喷涂)膜色为本色的耐腐蚀中性盐雾可以达到72-96小时或以上;裸膜膜色为浅蓝色的,耐腐蚀中性盐雾可以达到120-168小时或以上;膜色为蓝色的,耐腐蚀中性盐雾可以达到200小时或以上;裸膜膜色为蓝彩色的,耐腐蚀中性盐雾可以达到240-360小时或以上,甚至可以达到近5000小时,耐腐蚀性能超过欧美MIL-DTL-81706及MIL5541的耐腐蚀标准。

  无铬钝化剂,裸膜耐腐蚀中性盐雾一般只可以达到48小时,杂质比较少的材料才可以达到72小时,涂装后耐腐蚀中性盐雾可以达到1200-1500小时。

  3. 涂装附着力测试:两种钝化剂的涂装附着力均达到百格测试标准。

  四、环保特性

  1,三价铬钝化剂和无铬钝化剂膜层均可达到欧盟ROSH管理标准;

  2,三价铬钝化剂的污水处理,主要是要将Cr3 沉淀,比起Cr6 容易处理得多,需要COD处理,Cr3 不是环保严禁使用物质。无铬钝化剂无需沉淀任何重金属,只需COD处理。

  五、使用成本

  三价铬钝化剂一般每平方米耗用约为50-75毫升;无铬钝化剂一般每平方米耗用约为75-100毫升,比三价铬钝化剂略高。

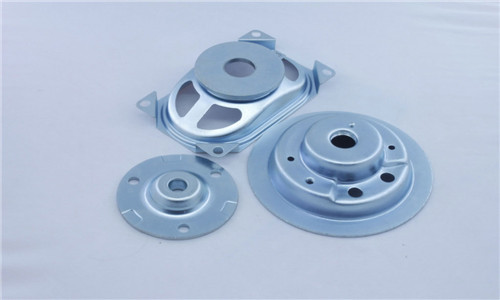

辉炜佳三价铬钝化剂与无铬钝化剂的应用

辉炜佳三价铬钝化剂与无铬钝化剂的应用


  以上的比较是辉炜佳根据长期使用的经验总结,因使用管理及材料不同,其结果会有差异。一般情况下,建议:要求耐腐蚀性比较高的建议使用三价铬钝化剂,而有涂装处理或耐腐蚀要求不高的建议采用无铬钝化剂。就目前而言,总的来说,三价铬钝化剂的耐腐蚀性和使用成本方面相比无铬钝化剂占有优势,最主要还是根据自己的情况而选择,如对此还有什么不明白或疑问可直接搜索辉炜佳,由专业技术员为您解答疑惑。


推荐阅读

【本文标签】:除油剂 除油粉 钝化剂 无铬钝化剂 脱漆剂 硅烷处理剂 陶化剂 三价铬钝化剂 铝材抛光剂 磷化剂 金属表面处理剂 铝合金钝化剂 镁合金钝化剂 铜清洗剂 铜钝化剂 广东金属表面处理 表面处理药剂厂家 东莞表面处理厂家

【责任编辑】:东莞市辉炜佳金属科技有限公司 版权所有:http://www.hwj0822.com/转载请注明出处

最新资讯

1陶化剂使用说明书

2陶化剂是什么?陶化剂工艺原理是什么

3陶化剂与磷化剂的成膜对比有哪些优势?

4钢铁件专用陶化剂主要特点有哪些

5无磷陶化剂对比磷化的抗腐优势有哪些

6陶化剂案例听听郭小姐如何评价

7使用硅烷处理剂理应知道的问题及解决方案

8硅烷处理剂的成膜原理及组成

9陶化剂的槽液维护及注意事项有哪些

10磷化工艺替代品无磷陶化剂工艺有哪些特点

全国服务热线0769-83122252
