15年金属表面前处理剂解决方案厂家提供全套技术支持服务的优良口碑企业

　　2019年4月15日辉炜佳研究院研发团队结合陶化剂和磷化剂不同的性能，分别对304不锈钢板、铝板、镀锌板、镀铝锌板和碳钢板这五种金属材料进行前处理实验，随后，五种金属材料全部喷上一层丙烯酸树脂涂料，固化并冷却后，对五种样件进行附着力、抗冲击、耐腐蚀性能测试，下面由辉炜佳陈工为大家分享本次实验测试。

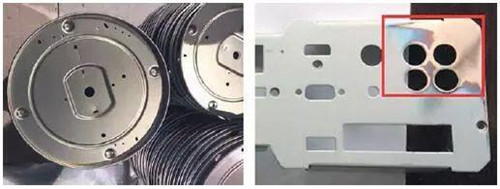

（陶化剂使用效果图）

　　⑴附着力测试结果对比，如图1所示，图1中“○”表示不合格，由图 1可知，磷化工艺附着力两项不合格，陶化工艺附着力一项不合格。

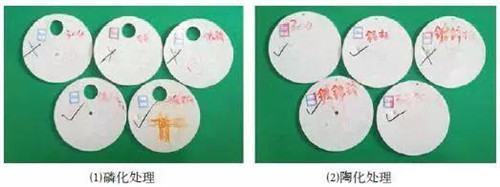

　　图 1 附着力测试结果对比

　　⑵抗冲击测试结果对比，如图2所示，图2中“×”表示不合格，由图 2可知，磷化工艺抗冲击三项不合格，陶化工艺抗冲击一项不合格。

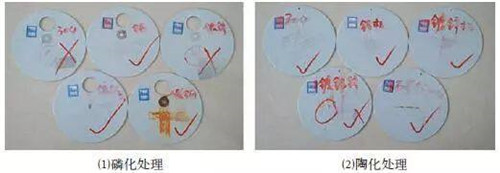

　　图 2 抗冲击测试结果对比

　　⑶耐盐雾试验测试时间为 240h，结果对比如图 3所示，图3中“×”表示不合格，由图3可知，磷化工艺耐盐雾有两项不合格，陶化工艺耐盐雾有一项不合格。

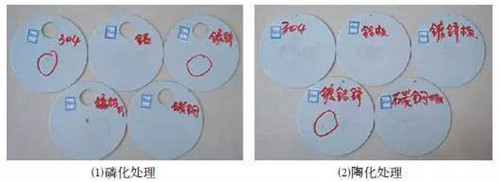

　　图 3 耐盐雾试验测试结果对比

　　经过磷化工艺和陶化工艺处理后，对五种样件附着力、抗冲击、耐腐蚀性能测试结果进行统计，如表 1所示。

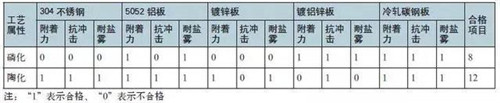

　　表1 陶化与磷化喷涂前处理工艺性能测试结果

　　结论：经试验数据综合分析可知，陶化工艺适用的材质要比磷化工艺多。在附着力方面，陶化膜层的三维网状结构中由于 Si-O-Me 共价键，提高了膜层与金属基材之间的结合力。此外，硅烷聚合物带有的羟基、氨基官能团在漆膜固化过程中与漆膜发生反应，从而进一步提高了金属基材与漆膜之间的附着力，使陶化膜层中三维网状结构更加稳定，为金属基材提供了优良的耐腐蚀性能。总之，陶化工艺在环保及产品性能指标上都略胜于磷化工艺。

东莞市辉炜佳金属科技有限公司将“科技创新”定为企业发展的根本，以“客户满意”视为我们不断追求的目标。公司将秉承“诚信、环保、科技、创新”的经营理念, 以优异的产品、优质的服务，以真诚、勤奋、务实的工作态度服务客户。公司将继续开发工艺先进、品质稳定、节能环保、技术含量较高的产品，为各界朋友更好的服务。我们坚信，这条路我们将会走得更宽更远!我们将以保护环境、建设我们绿色的生态家园为己任， 愿与业内人士共创双赢局面，推动表面处理事业的进步。
