15年金属表面前处理剂解决方案厂家提供全套技术支持服务的优良口碑企业

辉炜佳HWJ-M208镁合金钝化剂 产品很好的解决国内目前使用的Cr6+、Cr3+的环保问题，并且废水处理简单，中和后仅加少量的絮凝沉淀剂即可排放，本产品符合欧盟ROHS指令要求，膜层呈浅灰或深灰色，膜层致密、细腻均匀、耐腐蚀性强，同时能大大提高与金属件铜涂层的结合力，操作的范围容易控制，常温使用，不需要加温，适用于喷淋和浸泡。

♦ 产品特点：
※钝化膜非常均匀,且耐蚀性及附着力良好
※常温处理.喷淋或浸泡处理皆可使用
※处理时间短，沉渣极少，结晶致密
※槽液稳定易维护、成本低

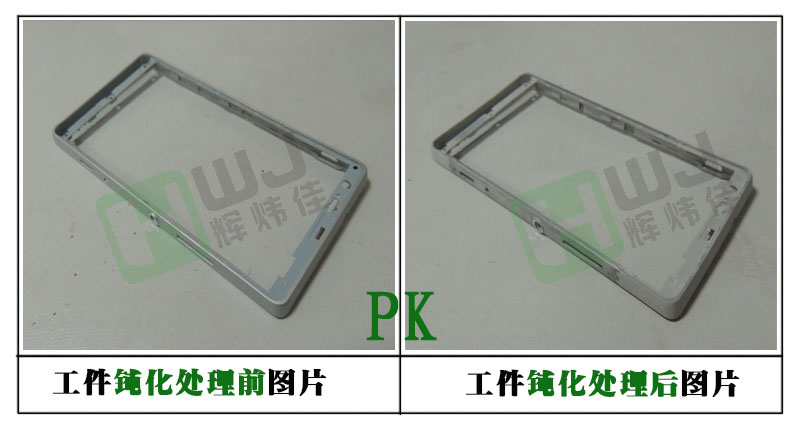

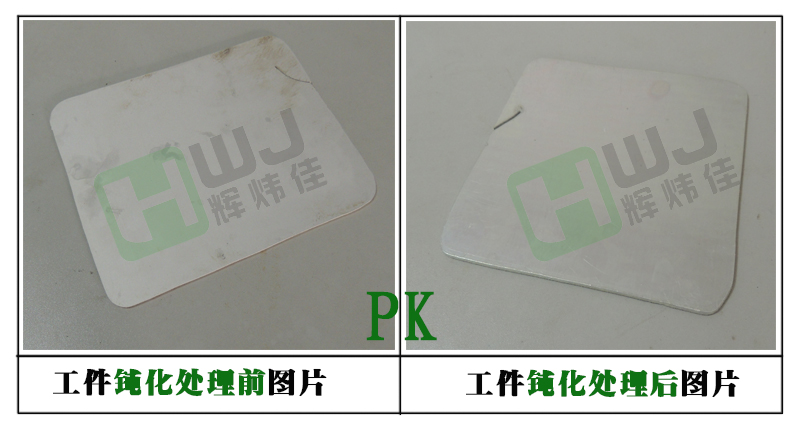

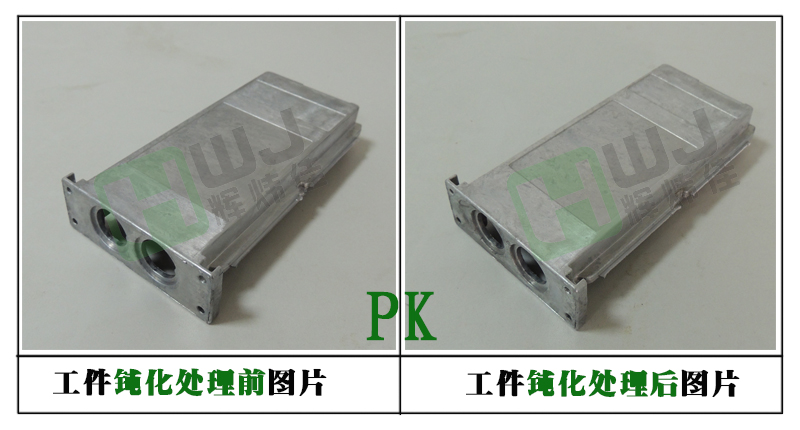

♦ 处理后工件相关性能：
1、外观：浅蓝色液体；膜厚：0.7-1.5μm
2、盐雾测试：标准中性盐雾试验24H：≥9级，48H：＞7级，72H：≥7级，96H＞6级
3、导电性：微电阻计：＜0.3.0Ω，三菱电阻计+B探针：＜0.3.0Ω，万用表＜0.5Ω（测试时两点间距：＞10cm）
4、与液体涂料附着力（UV涂料/聚丙烯系列/环氧/聚氨酯涂料等）：百格测试或温水浸泡剂百格100%不掉，5B
5、与粉体涂料附着力（环氧/聚酯）：百格测试或温水浸泡剂百格100%不掉，5B
6、与电泳涂料附着力：百格测试或温水浸泡剂百格100%不掉，5B
♦ 工艺流程：
脱脂→纯水洗→纯水洗→酸蚀→纯水洗（超声波）→纯水洗→表调（超声波）→纯水洗（超声波）→纯水洗→钝化（化学成膜）→纯水洗

→纯水洗→烘烤
♦ 工艺参数：
●脱脂：游离碱度15～25度（常温～60℃、5～10min）；
●酸蚀：游离酸度25～55度（40～50℃、1～5min）；
●表调：游离碱度30～120度（80～90℃、2～7min）；
●钝化：总酸度12～35度、游离酸度2.0～6.0度，PH值2.0～2.8，常温；
●水洗：纯水PH值6.7～7.2、导电率＜50uS/cm，常温；
●超声波清洗：40～50℃、2～7min
♦ 注意事项：
1、关注水洗的水质变化，PH值6.5～7.2之间，以及导电率＜100uS/cm；钝化后水洗＜50uS/cm为佳；
2、严格控制槽液中的Fe2+、Fe3+、Ni2+、Cu2+、Cl-、SO42—的含量、避免槽液受到Fe2+、Fe3+、Ni2+、Cu2+、Cl-、SO42—离子的污染，影响钝化膜性能
3、在使用本产品时，应按实际状况进行调整相关参数，以取得最佳处理效果。
